实验介绍

Task 2 · 语法分析 / Syntax Analysis

"Language is a process of free creation; its laws and principles are fixed, but the manner in which the principles of generation are used is free and infinitely varied."

（语言是一个自由创造的过程；它的法则和原则是固定的，但生成原则的使用方式却是自由且千变万化的。）

Noam Chomsky

先读清输入输出，再决定走 Bison 还是 ANTLR

这两个路线在输入形式、调试习惯和代码组织上都不同。先把评测目标和中间表示看明白，再选实现框架，会少走很多弯路。

任务描述

实验一中我们实现了一个词法分析器，源代码文件输入词法分析器后将会生成 token 流。而在本次实验中，我们首先需要使用 Bison 或 ANTLR 完成一个语法分析器，token 流输入到语法分析器之后会生成语法分析树 AST。AST 主要反映了程序的结构，但不足以全面表示程序的语义信息。语法分析图 ASG 在 AST 的基础上增加了额外的语义信息，如作用域、类型信息、变量和函数之间的关系等，这有助于接下里的编译优化、类型检查和代码生成等步骤。但是在本次实验中不管是 AST 还是 ASG，都是位于比较复杂的数据结构，不便于同学们打印出来以协助调试，也不便于实验评分，所以最终我们还需要实现从 ASG 到 JSON 转换。虽然是从 ASG 转换到 JSON，但 JSON 是树型结构，代表的仍然是 AST。

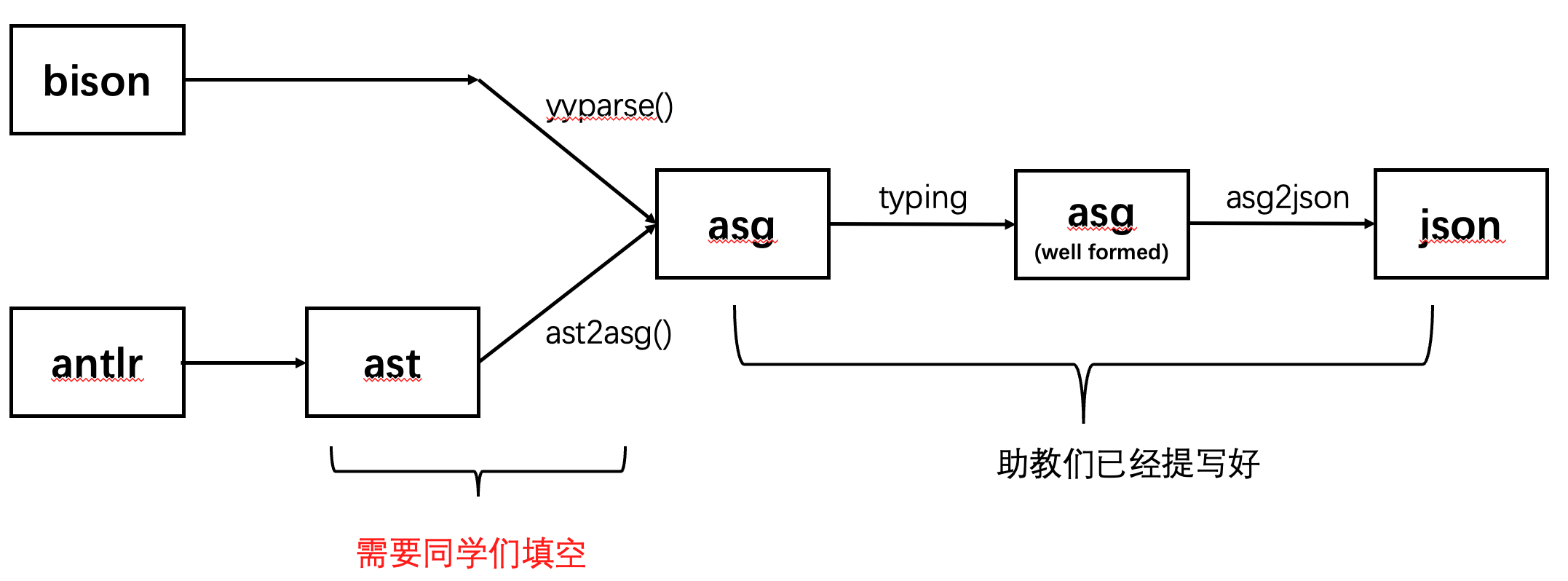

下图展示了实验的整体结构：

实验二总览

完成实验二的方式同实验一一样，需要同学们不断对比标准答案和当前输出，找到需要改进的内容，进行完善。至于如何改进实验二的程序以输出正确答案，将在“公用代码介绍”以及具体的实验章节中介绍。同学们可以选择 Bison 或 ANTLR 来完成本次实验。

先把树结构看懂，再写代码

task2 的难点往往不在语法规则本身，而在你是否真正理解了目标输出的树形结构。 开始写解析逻辑前，建议先把几个 answer.json 手动展开看一遍。

输入输出简介

在本次实验中，使用 Bison 和 ANTLR 的输入并不相同。前者的输入为 task1 的输出（token 流，例如 /YatCC/build/test/task1/functional-0/000_main.sysu.c），而后者的输入为 task0 的输出（经过预处理的源代码，例如 /YatCC/build/test/task0/functional-0/000_main.sysu.c）。

而输出都是由 clang parse 生成，是代表 ASG 的 JSON 文件，例如 /YatCC/build/test/task2/functional-0/000_main.sysu.c/answer.json（以下只截取了部分内容）：

不要只盯着 kind

虽然评分重点在 kind、name、value、type，但很多同学调试时只看 kind，最后会在细节键值上丢分。 对照输出时，建议把关键字段逐个核对，而不是只看节点名字是否大致对上。

{
"id": "0x55d4efa4f008",
"kind": "TranslationUnitDecl",
"loc": {},
"range": {
"begin": {},
"end": {}
},
"inner": [
{
  "id": "0x55d4efa4f838",
  "kind": "TypedefDecl",
  "loc": {},
  "range": {
    "begin": {},
    "end": {}
  },
  "isImplicit": true,
  "name": "__int128_t",
  "type": {
    "qualType": "__int128"
  },
// ...

以上面这个 JSON 文件为例，进行一些解释（实际上同学们只需要关心 kind， name， value， type 这四个关键词，我们的评测系统也只关注输出中的这四个关键字的正确性）：

  • id : 唯一标识符，用于区分 AST 中的每一个节点。
  • kind : 节点语法类型，表示该节点代表的源代码语法结构的种类，如 TypedefDecl（类型定义声明）、 BuiltinType（内置类型）、 FunctionDecl（函数声明）等。
  • loc : 位置信息，通常包含文件名、行号和列号，用于指示源代码中该元素的位置。
  • range : 范围信息，指出了源代码中该节点覆盖的起始和结束位置。它有 begin 和 end 两个属性，每个属性可能包含偏移量、行号、列号等信息，用于准确定位代码片段。
  • inner : 内部节点，这个列表包含了当前节点下的子节点。例如，一个 FunctionDecl 节点会包含它的参数和函数体等子节点。
  • isImplicit : 表示该声明是否是隐式的，即没有在源代码中直接写出来，而是由编译器自动生成的。
  • name : 节点名称，比如类型名称、函数名称等。
  • type : 节点类型，包含了源代码的类型信息，如 __int128、 unsigned __int128 等。对于类型节点， qualType 属性描述了类型的完整限定名。
  • decl : 声明信息，某些节点（如 RecordType）可能包含对声明本身的引用。
  • size : 大小，主要用于数组类型，表示数组的元素数量。
  • valueCategory : 值类别，如 prvalue 表示纯右值。
  • value : 节点值，对于字面量如整数字面量，这个字段包含了具体的值。

此外，通过 VSCode 可以很方便地看到 JSON 文件的结构。鼠标点击下图中红框里的 ...，就会显示这个文件的结构：

alt text

可以看见，其最外层的结构的 kind（种类）为 TranslationUnitDecl。点击左侧图标展开，可以看到属性 inner 还包含其余六个部分：前五个都是 TypedefDecl，最后一个是 FunctionDecl：

alt text

所以这个 JSON 文件表示的 ASG，结构如下：

└── TranslationUnitDecl
    ├── 多个 TypedefDecl
    └── FunctionDecl
        └── CompoundStmt
            └── ReturnStmt
                └── IntegerLiteral

构建目标介绍

当同学们通过 cmake 插件点击小小按钮来构建 task2 的可执行文件时，助教们写好的各种 CMakeLists 脚本会将 task2 所有相关代码文件编译成一个可执行文件。同学们在 cmake 插件中的下拉选项中看见，到底有哪些文件参与进来。

task2 build1

当可执行文件编译完成后，同学们可以在 build/task/2/antlr/ 或 build/task/2/bison/ 目录下找到这个 task2 这个可执行文件。

task2 excutable

当我们点击“task2-score”时，助教们写好的评测脚本 score.py 将调用这个程序，以测试样例作为输入，并将程序的输出（代表 ASG 的 JSON 文件）保存下来，最后与正确答案比较，给出评分。

看 score 之前，先抽一两个 answer.json 对照阅读

如果你没有先建立对目标树形结构的直觉，只看评分日志通常很难马上定位问题。 先手动比对少量样例，再让 score 帮你放大差异，效率会更高。

评分标准

同学们查看 JSON 文件，会发现上述每个节点里面包含了非常多的属性，除去 TypedefDecl 不用管之外，我们的评分以属性打印为准，具体如下：

  • 是否提取出正确的 kind、 name、 value 键值（不含 InitListExpr）（60 分）
  • 是否提取出正确的 type 键值及是否构造正确的 InitListExpr 生成树（40 分）。

在根目录下的 config.cmake 中可以选择实验二的日志输出级别：

  • 级别 1：对应 60 分标准的错误提示
  • 级别 2：对应 100 分标准的错误提示
  • 级别 3：对应完整 clang parse 输出的错误提示。

建议同学们在实验过程中从低到高选择不同的日志等级，比较当前输出与标准输出的区别，并逐渐完善代码。

同时，强烈建议（尤其是选用 Bison 完成 task2 的）同学们在 config.cmake 中启用复活功能，以直接使用标准的输入，避免 task1 中实现的不完善，影响 task2 的完成。是否启用复活功能，对本次实验的成绩没有任何影响。

复活机制是隔离问题，不是偷懒

当前一阶段还不稳定时，先用标准输入把 task2 自身打通，是很合理的调试策略。 先把问题边界切干净，再回头联调整个流水线。

文法参考

本实验设计时参考的文法是 SysY 语言文法。SysY 语言文法是一个非常完整的类 C 语言的文法，完成实验只需要用到其中的一部分。同学们还可以参考 SysY 语言定义，来获取更详细的解释和说明。

下面是 SysY 语言文法的所有产生式，同学们只需要选取其中的一部分，即可完成实验：

完整文法
start
    : translation_unit
    ;

primary_expression
    : IDENTIFIER
    | CONSTANT
    | STRING_LITERAL
    | '(' expression ')'
    ;

postfix_expression
    : primary_expression
    | postfix_expression '[' expression ']'
    | postfix_expression '(' ')'
    | postfix_expression '(' argument_expression_list ')'
    | postfix_expression '.' IDENTIFIER
    | postfix_expression PTR_OP IDENTIFIER
    | postfix_expression INC_OP
    | postfix_expression DEC_OP
    | '(' type_name ')' '{' initializer_list '}'
    | '(' type_name ')' '{' initializer_list ',' '}'
    ;

argument_expression_list
    : assignment_expression
    | argument_expression_list ',' assignment_expression
    ;

unary_expression
    : postfix_expression
    | INC_OP unary_expression
    | DEC_OP unary_expression
    | unary_operator cast_expression
    | SIZEOF unary_expression
    | SIZEOF '(' type_name ')'
    ;

unary_operator
    : '&'
    | '*'
    | '+'
    | '-'
    | '~'
    | '!'
    ;

cast_expression
    : unary_expression
    | '(' type_name ')' cast_expression
    ;

multiplicative_expression
    : cast_expression
    | multiplicative_expression '*' cast_expression
    | multiplicative_expression '/' cast_expression
    | multiplicative_expression '%' cast_expression
    ;

additive_expression
    : multiplicative_expression
    | additive_expression '+' multiplicative_expression
    | additive_expression '-' multiplicative_expression
    ;

shift_expression
    : additive_expression
    | shift_expression LEFT_OP additive_expression
    | shift_expression RIGHT_OP additive_expression
    ;

relational_expression
    : shift_expression
    | relational_expression '<' shift_expression
    | relational_expression '>' shift_expression
    | relational_expression LE_OP shift_expression
    | relational_expression GE_OP shift_expression
    ;

equality_expression
    : relational_expression
    | equality_expression EQ_OP relational_expression
    | equality_expression NE_OP relational_expression
    ;

and_expression
    : equality_expression
    | and_expression '&' equality_expression
    ;

exclusive_or_expression
    : and_expression
    | exclusive_or_expression '^' and_expression
    ;

inclusive_or_expression
    : exclusive_or_expression
    | inclusive_or_expression '|' exclusive_or_expression
    ;

logical_and_expression
    : inclusive_or_expression
    | logical_and_expression AND_OP inclusive_or_expression
    ;

logical_or_expression
    : logical_and_expression
    | logical_or_expression OR_OP logical_and_expression
    ;

conditional_expression
    : logical_or_expression
    | logical_or_expression '?' expression ':' conditional_expression
    ;

assignment_expression
    : conditional_expression
    | unary_expression assignment_operator assignment_expression
    ;

assignment_operator
    : '='
    | MUL_ASSIGN
    | DIV_ASSIGN
    | MOD_ASSIGN
    | ADD_ASSIGN
    | SUB_ASSIGN
    | LEFT_ASSIGN
    | RIGHT_ASSIGN
    | AND_ASSIGN
    | XOR_ASSIGN
    | OR_ASSIGN
    ;

expression
    : assignment_expression
    | expression ',' assignment_expression
    ;

constant_expression
    : conditional_expression
    ;

declaration
    : declaration_specifiers ';'
    | declaration_specifiers init_declarator_list ';'
    ;

declaration_specifiers
    : storage_class_specifier
    | storage_class_specifier declaration_specifiers
    | type_specifier
    | type_specifier declaration_specifiers
    | type_qualifier
    | type_qualifier declaration_specifiers
    | function_specifier
    | function_specifier declaration_specifiers
    ;

init_declarator_list
    : init_declarator
    | init_declarator_list ',' init_declarator
    ;

init_declarator
    : declarator
    | declarator '=' initializer
    ;

storage_class_specifier
    : TYPEDEF
    | EXTERN
    | STATIC
    | AUTO
    | REGISTER
    ;

type_specifier
    : VOID
    | CHAR
    | SHORT
    | INT
    | LONG
    | FLOAT
    | DOUBLE
    | SIGNED
    | UNSIGNED
    | BOOL
    | COMPLEX
    | IMAGINARY
    | struct_or_union_specifier
    | enum_specifier
    | TYPE_NAME
    ;

struct_or_union_specifier
    : struct_or_union IDENTIFIER '{' struct_declaration_list '}'
    | struct_or_union '{' struct_declaration_list '}'
    | struct_or_union IDENTIFIER
    ;

struct_or_union
    : STRUCT
    | UNION
    ;

struct_declaration_list
    : struct_declaration
    | struct_declaration_list struct_declaration
    ;

struct_declaration
    : specifier_qualifier_list struct_declarator_list ';'
    ;

specifier_qualifier_list
    : type_specifier specifier_qualifier_list
    | type_specifier
    | type_qualifier specifier_qualifier_list
    | type_qualifier
    ;

struct_declarator_list
    : struct_declarator
    | struct_declarator_list ',' struct_declarator
    ;

struct_declarator
    : declarator
    | ':' constant_expression
    | declarator ':' constant_expression
    ;

enum_specifier
    : ENUM '{' enumerator_list '}'
    | ENUM IDENTIFIER '{' enumerator_list '}'
    | ENUM '{' enumerator_list ',' '}'
    | ENUM IDENTIFIER '{' enumerator_list ',' '}'
    | ENUM IDENTIFIER
    ;

enumerator_list
    : enumerator
    | enumerator_list ',' enumerator
    ;

enumerator
    : IDENTIFIER
    | IDENTIFIER '=' constant_expression
    ;

type_qualifier
    : CONST
    | RESTRICT
    | VOLATILE
    ;

function_specifier
    : INLINE
    ;

declarator
    : pointer direct_declarator
    | direct_declarator
    ;

direct_declarator
    : IDENTIFIER
    | '(' declarator ')'
    | direct_declarator '[' type_qualifier_list assignment_expression ']'
    | direct_declarator '[' type_qualifier_list ']'
    | direct_declarator '[' assignment_expression ']'
    | direct_declarator '[' STATIC type_qualifier_list assignment_expression ']'
    | direct_declarator '[' type_qualifier_list STATIC assignment_expression ']'
    | direct_declarator '[' type_qualifier_list '*' ']'
    | direct_declarator '[' '*' ']'
    | direct_declarator '[' ']'
    | direct_declarator '(' parameter_type_list ')'
    | direct_declarator '(' identifier_list ')'
    | direct_declarator '(' ')'
    ;

pointer
    : '*'
    | '*' type_qualifier_list
    | '*' pointer
    | '*' type_qualifier_list pointer
    ;

type_qualifier_list
    : type_qualifier
    | type_qualifier_list type_qualifier
    ;

parameter_type_list
    : parameter_list
    | parameter_list ',' ELLIPSIS
    ;

parameter_list
    : parameter_declaration
    | parameter_list ',' parameter_declaration
    ;

parameter_declaration
    : declaration_specifiers declarator
    | declaration_specifiers abstract_declarator
    | declaration_specifiers
    ;

identifier_list
    : IDENTIFIER
    | identifier_list ',' IDENTIFIER
    ;

type_name
    : specifier_qualifier_list
    | specifier_qualifier_list abstract_declarator
    ;

abstract_declarator
    : pointer
    | direct_abstract_declarator
    | pointer direct_abstract_declarator
    ;

direct_abstract_declarator
    : '(' abstract_declarator ')'
    | '[' ']'
    | '[' assignment_expression ']'
    | direct_abstract_declarator '[' ']'
    | direct_abstract_declarator '[' assignment_expression ']'
    | '[' '*' ']'
    | direct_abstract_declarator '[' '*' ']'
    | '(' ')'
    | '(' parameter_type_list ')'
    | direct_abstract_declarator '(' ')'
    | direct_abstract_declarator '(' parameter_type_list ')'
    ;

initializer
    : assignment_expression
    | '{' initializer_list '}'
    | '{' initializer_list ',' '}'
    ;

initializer_list
    : initializer
    | designation initializer
    | initializer_list ',' initializer
    | initializer_list ',' designation initializer
    ;

designation
    : designator_list '='
    ;

designator_list
    : designator
    | designator_list designator
    ;

designator
    : '[' constant_expression ']'
    | '.' IDENTIFIER
    ;

statement
    : labeled_statement
    | compound_statement
    | expression_statement
    | selection_statement
    | iteration_statement
    | jump_statement
    ;

labeled_statement
    : IDENTIFIER ':' statement
    | CASE constant_expression ':' statement
    | DEFAULT ':' statement
    ;

compound_statement
    : '{' '}'
    | '{' block_item_list '}'
    ;

block_item_list
    : block_item
    | block_item_list block_item
    ;

block_item
    : declaration
    | statement
    ;

expression_statement
    : ';'
    | expression ';'
    ;

selection_statement
    : IF '(' expression ')' statement
    | IF '(' expression ')' statement ELSE statement
    | SWITCH '(' expression ')' statement
    ;

iteration_statement
    : WHILE '(' expression ')' statement
    | DO statement WHILE '(' expression ')' ';'
    | FOR '(' expression_statement expression_statement ')' statement
    | FOR '(' expression_statement expression_statement expression ')' statement
    | FOR '(' declaration expression_statement ')' statement
    | FOR '(' declaration expression_statement expression ')' statement
    ;

jump_statement
    : GOTO IDENTIFIER ';'
    | CONTINUE ';'
    | BREAK ';'
    | RETURN ';'
    | RETURN expression ';'
    ;

translation_unit
    : external_declaration
    | translation_unit external_declaration
    ;

external_declaration
    : function_definition
    | declaration
    ;

function_definition
    : declaration_specifiers declarator declaration_list compound_statement
    | declaration_specifiers declarator compound_statement
    ;

declaration_list
    : declaration
    | declaration_list declaration
    ;
快来问问agent吧！

YatCC Agent

YatCC 文档助手

我是YatCC文档AI助手，可以问我有关文档的一切！

由AI Hub提供支持
